MATERI GAMTEK DASAR DASAR SKETC UP

Menggambar Teknik dengan Sketch Up

Mengenal  *SketchUp*

      SketchUp merupakan aplikasi berbasis desain gambar yang mudah dan cukup powerfull, dibalik tool yang sederhana ternyata software ini bisa dibandingkan dengan software sejenisnya untuk gambar tiga dimensi seperti desain rumah atau yang lainnya, tidak hanya itu  SketchUp mempunyai banyak kelebihan dalam hal teknik gambar, begitu cepat, mudah dan efisien, apalagi kalau digabungkan dengan plugin Vray, sejenis software Rendering yang paling populer sekarang, hasilnya bisa jauh lebih bagus.

          Program ini sangat populer dikalangan pencinta desain 3D, karena program ini gratis, semua orang bisa mendownloadnya langsung tanpa harus bayar, akan tetapi software SketchUp mempunyai dua Versi, pertama  SketchUp versi biasa dan versi Pro, untuk versi Pro, kita harus membayar lisensinya terlebih dahulu.

Adapun materinya bisa di download pada link berikut ini :

Dasar - dasar Sketch Up

BAHAN LITERASI DIGITAL

BAHAN LITERASI DIGITAL

Untuk mengisi waktu selama pembelajaran dirumah, ada beberapa bahan literasi yang dibaca. Semoga bahan literasi digital ini damat bermanfaat dan menjadi acuna kita dalam berinteraksi sosial. Berikut ini bahan literasi yang ada :

KEAGUNGAN KEPRIBADIAN RASULULLAH

AISYAH RA

LA TAHZAN JANGAN BERSEDIH

PULANG (TERE LIYE)

MACAM MACAM ALAT UKUR TANAH

MACAM MACAM ALAT UKUR TANAH

Untuk men download materi pdf tentang macam - macam alat ukur tanah silahkan klik link dibawah ini :

Macam macam alat ukur tanah

PEKERJAAN KOSNTRUKSI BAJA

PEKERJAAN KONSTRUKSI BAJA

1.      Umum.

1.1     Pasal ini mengatur pelaksanaan pekerjaan baja berikut segala peralatan pendukung yang dibutuhkan seperti tercantum dalam gambar struktur dan merupakan bagian yang tidak terpisahkan dari spesifikasi lainnya.

1.2     Pekerjaan ini harus dilaksanakan oleh Kontraktor yang berpengalaman untuk pekerjaan ini dan harus disetujui oleh Konsultan MK. Kontraktor harus mempunyai tenaga ahli yang berpengalaman sehingga dapat mengatasi seluruh masalah lapangan dengan cepat dan benar.

1.3     Kontraktor harus melampirkan struktur organisasi dan membuat surat pernyataan yang menjamin bahwa personil yang diajukan akan berada di lokasi proyek selama  pekerjaan berlangsung.

1.4     Kontraktor harus melampirkan metode pelaksanaan serta alat-alat yang akan digunakan dalam proyek ini dengan memperhatikan urutan dan kecepatan pekerjaan.

1.5     Kontraktor wajib menyediakan peralatan tersebut di lokasi pekerjaan tepat pada waktunya sehingga tidak menghambat pekerjaan lainnya.

Untuk kelanjutan materinya bisa didownload pada pdf dengan cara mengklik link dibawah ini :


DOWNLOAD MATERI KONSTRUKSI BAJA

Sumber materi : https://www.academia.edu/9104797/PEKERJAAN_KONSTRUKSI_BAJA

MACAM2 DAN JENIS ALAT BERAT UNTUK PEKERJAAN KONSTRUKSI

MACAM2 DAN JENIS ALAT BERAT UNTUK PEKERJAAN KONSTRUKSI

Didalam melaksanakan pekerjaan konstruksi tidak hanya tenaga manusia saja yang diperlukan untuk efektifitas pekerjaan. Sebagai contoh jika kita melakukan pekerjaan galian tanah hanya mengandalkan tenaga manusia secara manual tentu akan memakan waktu yang sangat lama jika volume  galiannya besar atau luas. Maka oleh karena itu didalam pekerjaan konstruksi dibutuhkanlah alat bantu untuk melaksanakan pekerjaan tersebut sehingga dapat efektif dan efisien. Didalam pekerjaan konstruksi dikenal dengan sebutan Alat Berat konstruksi. Adapun macam macam dan jenis serta fungsi Alat Berat tersebut bisa dilihat dari link yang ada dibawah ini :

https://strong-indonesia.com/artikel/jenis-fungsi-alat-berat-proyek-bangunan/#Informasi_yang_berhubungan

CARA MENGHITUNG RENCANA ANGGARAN BIAYA (RAB)

        Perhitungan Rencana Anggaran Biaya (RAB) merupakan komponen yang sangat penting dalam ilmu konstruksi bangunan khususnya untuk siswa Teknik Gambar Bangunan SMK Negeri 52 Jakarta yang menurut spektrum kurikulum 2017 berubah menjadi Desain Permodelan dan Informasi Bangunan.

        Dalam menghitung RAB ada dua sistem yang bisa dilakukan, yaitu :
1. Harga taksiran kasar



      Harga taksiran kasar dalam RAB merupakan perhitungan anggaran biaya bangunan berdasarkan harga permeter dari bangunan diwilayah tersebut. Misalkan untuk harga taksiran kasar untuk di Jakarta tahun 2017 adalah + Rp. 3.500.000,- (bisa kurang atau lebih dari harga tersebut) sehingga contoh perhitungannya jika luas bangunan 100 m2 maka harga taksiran kasar untuk RAB nya adalah :

      100 m2 x  Rp. 3.500.000,-  = Rp. 350.000.000,-

Jadi harga taksiran kasar RAB bangunan dengan luas bangunan 100 m2  adalah + Rp. 3.500.000,-

2. Harga perhitungan detil

      Harga perhitungan detil adalah harga RAB berdasarkan volume dari masing-masing bagian bangunan dikalikan dengan harga satuan bahan dan upah yang berlaku di daerah tersebut. Untuk harga satuan masing-masing daerah bisa dilihat di internet.

      Untuk volume harus dihitung berdasarkan gambar detil dari rencana bangunan tersebut. Untuk cara perhitungan volume bisa dilihat disini.
Untuk contoh perhitungan volume galian pondasi adalah seperti gambar berikut ini

Untuk contoh perhitungan volume  pondasi batu kali dengan dimensi seperti gambar berikut ini adalah :

Untuk contoh perhitungan volume sloof gambar dibawah ini adalah sebagai berikut :

Jika panjang sloof adalah 85 M maka perhitungan volume sloof adalah :

0,2 M x 0,15 M x 85 M = 2,55 M3

Untuk contoh perhitungan volume dinding adalah sebagai berikut :

            Pembuatan kamar tidur ukuran 3 m x 3 m dan tinggi 3 m menggunakan batu bata ukuran 5 cm x 11 cm x 21 cm, ada satu pintu masuk ukuran 90 cm x 210 cm, dan jendela satu buah ukuran 70 cm x 150 cm, maka volume pekerjaan pasangan dinding batu bata adalah :

Pertama kita hitung terlebih dahulu luas dinding batu bata tersebut yaitu : 3m x 3m x 3m = 36 m3

Selanjutnya kita hitung luas lubang pada dinding yaitu lubang pintu dan jendela

• Luas pintu      =  0,9m x 2,1m = 1,89 m2
• Luas jendela   = 0,7m x 1,5m = 1,05 m2

Jadi total volume pasangan dinding batu bata adalah : 36 m2 - (1,89 m2 + 1,05 m2) = 33,06 m2

Bersambung......



MATERI GAMBAR TEKNIK

Gambar Teknik adalah salah satu materi pelajaran dasar yang sangat penting untuk sekolah kejuruan. Hampir disetiap jurusan di SMK yang merupaka golongan Teknologi dan Rekayasa ada mata pelajaran Gambar Teknik. Berikut ini adalah beberapa materi yang terdapat dalam pelajaran Gambar Teknik, khususnya untuk materi Teknik Gambar Bangunan di SMK Negeri 52 Jakarta yaitu :

1. Macam - macam alat gambar

2. Cara penggunaan alat gambar

3. Gambar Prespektif



    Secara umum garis perspektif bisa diartikan penggambaran ruang 3 dimensi dan bidang 2 dimensi dimana garis dalam gambar menjelaskan keberadaan jauh dekat, besar kecil sebuah benda sebagai

object dalam sebuah penggambaran.

     Dalam menggambar perspektif, pengamatan obyek berasal dari satu titik pandang, yaitu titik tempat pengamat berdiri memandang objek. Sudut dipersempit secara relative, dan dengan cara ini garis-garis lurus akan tetap lurus dan menghasilkan garis prespektif.

    Gambar perspektif dapat dilihat dengan cara :
1. Perspektif mata burung : dilihat secara keseluruhan dari atas
2. Perspektif mata normal : dilihat secara keseluruhan dengan nbatas mata normal
3. Perspektif mata cacing  : dilihat secara keseluruhan dari bawah

    Dalam menggambar perspektif, pengamatan objek berasal dari satu titik pandang, yaitu titik tempat pengamat berdiri memandang objek. Sudut dipersempit secara relative, dan dengan dengan cara ini garis garis lurus akan tetap lurus dan menghasilkan gambar perspektif

     Dilihat dari titik hilang yang digunakan gambar perspektif ada tiga yaitu :

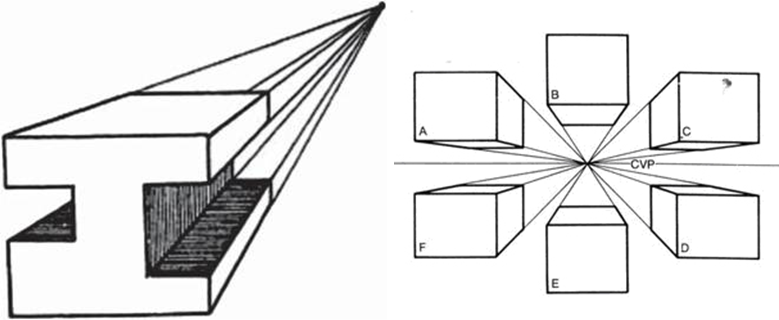

1. Perspektif  1 titik hilang




2. Perspektif 2 titik hilang


3. Perspektif 3 titik hilang



•

•
